Классификация опасностей.

Результат взаимо­действия человека со средой обитания может изменяться в весьма широких пределах: от позитивного до катастрофического, сопровож­дающегося гибелью людей и разрушением компонент среды обитания. Определяют негативный результат взаимодействия опасности — нега­тивные воздействия, внезапно возникающие, периодически или по­стоянно действующие в системе «человек — среда обитания».

Опасность — негативное свойство живой и неживой материи, спо­собное причинять ущерб самой материи: людям, природной среде, материальным ценностям.

При идентификации опасностей необходимо исходить из принципа «все воздействует на все». Иными словами, источником опасности может быть все живое и неживое, а подвергаться опасности также может все живое и неживое. Опасности не обладают избирательным свойством, при своем возникновении они негативно воздействуют на всю окружающую их материальную среду. Влиянию опасностей под­вергается человек, природная среда, материальные ценности. Источ­никами (носителями) опасностей являются естественные процессы и явления, техногенная среда и действия людей.

Чем выше преобразующая деятельность человека, тем выше уровень и число опасностей — вредных и травмирующих факторов, отрицатель­но воздействующих на человека и окружающую его среду.

Вредный фактор — негативное воздействие на человека, которое приводит к ухудшению самочувствия или заболеванию.

Травмирующий (травмоопасный) фактор — негативное воздействие на человека, которое приводит к травме или летальному исходу.

Перефразируя аксиому о потенциальной опасности, сформулиро­ванную О.Н. Русаком в работе, можно констатировать: Жизнедеятельность человека потенциально опасна.

Аксиома предопределяет, что все действия человека и все компо­ненты среды обитания, прежде всего технические средства и техноло­гии, кроме позитивных свойств и результатов, обладают способностью генерировать травмирующие и вредные факторы. При этом любое новое позитивное действие или результат неизбежно сопровождается возникновением новых негативных факторов.

Все опасности классифицируют по ряду признаков, а именно:

В общую номенклатуру в алфавитном порядке вклю­чаются все виды опасностей: алкоголь, аномальная тем­пература воздуха, аномальная влажность воздуха, ано­мальная подвижность воздуха, аномальное барометри­ческое давление, арборициды, аномальное освещение, аномальная ионизация воздуха, вакуум, взрыв, взрыв­чатые вещества, вибрация, вода, вращающиеся части машины, высота, газы, гербициды, глубина, гиподина­мия, гипокинезия, гололед, горячие поверхности, дина­мические перегрузки, дождь, дым, движущиеся предме­ты, едкие вещества, заболевания, замкнутый объем, из­быточное давление в сосудах, инфразвук, инфракрасное излучение, искры, качка, кинетическая энергия, коррозия, лазерное излучение, листопад, магнитные поля, макроорганизмы, медикаменты, метеориты, микроорга­низмы, молнии (грозы), монотонность, нарушение газо­вого состава воздуха, наводнение, накипь, недостаточ­ная прочность, неровные поверхности, неправильные действия персонала, огнеопасные вещества, огонь, ору­жие (огнестрельное, холодное и т. д.), острые предме­ты (колющие, режущие), отравление, ошибочные дей­ствия людей, охлажденные поверхности, падение (без установленной причины), пар, перегрузка машин к ме­ханизмов, перенапряжение анализаторов, пестициды, повышенная яркость света, пожар, психологическая несовместимость, пульсация светового потока, пыль, рабочая поза, радиация, резонанс, скорость движения и вращения, скользкая повер­хность, снегопад, солнечная активность, солнце (сол­нечный удар), сонливость, статические перегрузки, ста­тическое электричество, тайфуны, ток высокой частоты, туман, ударная волна, ультразвук, ультрафиолетовое из­лучение, умственное перенапряжение, ураган, ускоре­ние, утомление, шум, электромагнитное поле, эмоцио­нальный стресс, эмоциональная перегрузка, ядовитые вещества и др.

Качественный анализ опасностей проводят с целью выявления (идентификации) источников опасностей и их основных характе­ристик; определения повреждающих факторов, возникающих при действии опасности; выявления последовательности предпосылок (причин), приводящих к развитию процесса «опасность — причи­ны — нежелательные последствия», а также проведению анализа (оценке) этих нежелательных последствий. В ходе такого анализа выявляются источники повышенной опасности, определяются ма­ловероятные опасности, в случае реализации которых могут воз­никнуть и серьезные последствия, а также практически не осуще­ствимые опасности. Параллельно выбирают контрмеры, препят­ствующие реализации триады «опасность — причины — желатель­ные последствия».

Идентификацию опасностей проводят на основе системного анализа. Системой называют целостное множество (совокупность) объектов (элементов), связанных между собой определенными отношениями и взаимодействующих таким образом, что достига­ется определенный результат (цель). Целостность системы озна­чает, что она выступает относительно окружающей среды и вос­принимается как нечто единое. Признаком системности является структурированность, взаимосвязанность частей, составляющих систему, подчиненность организации всей системы определенной цели. В большинстве случаев деятельность человека системна, поскольку направлена на достижение поставленной цели, пред­принимая для этого различные промежуточные действия.

Систему можно разбить на составляющие ее элементы подси­стемы первого уровня, которые в свою очередь можно разделить на подсистемы второго уровня и т.д. Графически такую систему можно представить в виде графа (дерева), состоящего из подсистем различного уровня. Понятие элемента или подсистемы является условным и относительным, так как любой элемент в свою очередь всегда можно рассматривать как совокупность других элементов. Любая система, таким образом, может быть представлена в виде совокупности подсистем разного уровня, расположены в порядке подчиненности, т.е. имеет иерархическую структуру.

Системный анализ — это совокупность методологически средств, в основе которых лежит разделение сложных систем) на составные элементы, используемые для подготовки и обоснования решений по сложным проблемам, в данном случае — безопасности.

Цель системного анализа безопасности — выявить причины, влияющие на появление нежелательных событий (аварий, катастроф, пожаров, травм и т.п.) и разработать предупредительные мероприятия, уменьшающие вероятность их появления.

Качественному анализу изучения опасности вначале предшествует общий (предварительный) анализ, схема которого приведена на рисунке 1.

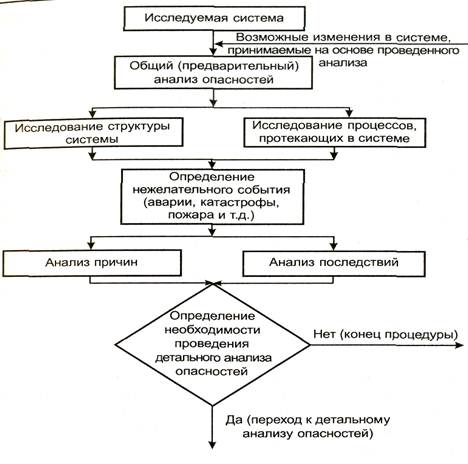

Рисунок 1 — Структура общего (предварительного) анализа опасностей.

При проведении общего (предварительного) анализа опасностей изучают основные параметры исследуемой системы, структуру и процессы, протекающие в ней. Рассмотрим этот процесс на примере технических (производственных) систем, в которых наш больший вклад в аварийность и травматизм вносят такие источники опасности, как электросиловое оборудование, средства хранения сжатых газов, токсичные, взрывчатые и легковоспламеняющиеся вещества, а также подвижное технологическое оборудование. Особое внимание при проведении общего анализа здесь уделяется именно этим источникам опасности. Далее проводят идентификацию возможного (потенциального) нежелательного события и рассматривают основные причины (предпосылки), способные привести к его возникновению, а также анализ вероятности неблагоприятных последствий.

Изучение причин возникновения нежелательных событий (причинно-следственный анализ) начинают с определения источников опасностей, конкретных предпосылок, повлекших возникновение указанных происшествий. Кроме того, определяются возможные предупредительные мероприятия, предотвращающие не желательные события.

В технических системах нежелательные события чаще всего обусловливаются последовательностью событий — предпосылок (причинная цепь) следующего вида:

— ошибка человека или отказ технологического оборудования, а также недопустимое внешнее воздействие;

— случайное появление опасного фактора в какой-либо части пространства;

— неисправность и отсутствие предусмотренных на этот случай средств защиты или неточные действия людей в данных условиях;

— воздействие опасных факторов на незащищенные элементы оборудования, человека или окружающую среду.

Последовательность изучения опасностей:

Стадия I — предварительный анализ опасности (ПАО).

Шаг 1. Выявить источники опасности.

Шаг 2. Определить части системы, которые могут вызвать эти опасности.

Шаг 3. Ввести ограничения на анализ, т. е. исклю­чить опасности, которые не будут изучаться.

Стадия II — выявление последовательности опасных ситуаций, построение дерева событий и опасностей.

Источник

Качественный анализ опасностей

Качественные методы анализа опасностей включают: предварительный анализ опасностей, анализ последствий отказов, анализ опасностей с помощью дерева причин, анализ опасностей с помощью дерева последствий, анализ опасностей методом потенциальных отклонений, анализ ошибок персонала, причинно-следственный анализ.

Предварительный анализ опасностей (ПАО) обычно осуществляют в следующем порядке (рис. 4.1):

– изучают технические характеристики объекта, системы, процесса, а также используемые энергетические источники, рабочие среды, материалы; устанавливают их повреждающие свойства;

– устанавливают законы, стандарты, правила, действия которых распространяются на данный технический объект, систему, процесс;

– проверяют техническую документацию на ее соответствие законам, правилам, принципам и нормам стандартов безопасности;

– составляют перечень опасностей, в котором указывают идентифицированные источники опасностей (системы, подсистемы, компоненты), повреждающие факторы, потенциальные чепе, выявленные недостатки.

При проведении ПАО особое внимание уделяют наличию взрыво-пожароопасных и токсичных веществ, выявлению компонентов объекта, в которых возможно их присутствие, потенциальным чепе от неконтролируемых реакций и при превышении давления. После того как выявлены крупные системы технического объекта, которые являются источниками опасности, их можно рассмотреть отдельно и более детально исследовать с помощью других методов анализа, описанных ниже.

Анализ последствий отказов (АЛО) – преимущественно качественный метод идентификации опасностей, основанный на системном подходе и имеющий характер прогноза. Этим методом можно оценить опасный потенциал любого технического объекта. АЛО обычно осуществляют в следующем порядке:

– техническую систему (объект) подразделяют на компоненты;

– для каждого компонента выявляют возможные отказы, используя различные алгоритмы;

– изучают потенциальные опасности, которые может вызвать тот или иной отказ на исследуемом техническом объекте;

– результаты записывают в виде таблицы;

– отказы ранжируют по опасностям и разрабатывают предупредительные меры, включая конструкционные изменения.

Анализ опасностей с помощью дерева причин (АОДП) обычно выполняют в следующем порядке. Сначала выбирают потенциальный отказ системы. Затем выявляют все факторы, которые могут привести к заданному отказу (системы, подсистемы, события, связи и т. д.). По результатам этого анализа строят ориентированный граф. Вершина (корень) этого графа занумерована. Поэтому граф является деревом. Проведение АОДП возможно только после детального изучения рабочих функций всех компонентов рассматриваемой технической системы. На работу системы оказывает влияние человеческий фактор, например, возможность совершения оператором ошибки. Поэтому желательно все потенциальные инциденты – «отказы операторов» вводить в содержание дерева причин. Дерево отражает статический характер событий. Построением нескольких деревьев можно отразить их динамику, т. е. развитие событий во времени.

Анализ опасностей с помощью дерева последствий потенциального чепе (АОДПО) отличается от АОДП тем, что в случае АОДПО задается потенциальное ЧП (чрезвычайное происшествие) – инициатор, и исследуют всю группу событий – последствий, к которым оно может привести. Таким образом, между событиями имеется временная зависимость.

АОДПО можно проводить на любом объекте. Как и АОДП он требует хорошее знание объекта. Поэтому перед тем, как проводить АОДПО, необходимо тщательно изучить объект, вспомогательное оборудование, параметры окружающей среды, организационные вопросы.

Анализ опасностей методом потенциальных отклонений (АОМПО): отклонение – режим функционирования какого-либо объекта, системы, процесса или какой-либо их части (компонента), отличающийся в той или иной мере от конструкторского предназначения (замысла).

Метод потенциальных отклонений (МПО) – процедура искусственного создания отклонений с помощью ключевых слов. Этим методом анализируют опасности герметичных процессов и систем. Наибольшее распространение он получил в химической промышленности. АОМПО обычно предшествует ПАО.

После того, как с помощью ПАО были установлены источники опасностей, необходимо выявить те отклонения, которые могут привести к этим чепе. Для этого разбивают технологический процесс или герметичную систему на составные части и, создавая с помощью ключевых слов отклонения, систематично изучают их потенциальные причины и те последствия, к которым они могут привести на практике. Для проведения анализа необходимо иметь: проектную документацию на стадии проектирования; алгоритм анализа, который позволяет исследовать один за другим все компоненты; набор ключевых слов, с помощью которых выявляют ненормальный режим работы компонента.

Анализ ошибок персонала (АОП) включает следующие этапы: выбор системы и вида работы; определение цели; идентификацию вида потенциальной ошибки; идентификацию последствий; идентификацию возможности исправления ошибки; идентификацию причины ошибки; выбор метода предотвращения ошибки; оценку вероятности ошибки; оценку вероятности исправления ошибки; расчет риска; выбор путей снижения риска.

В табл. 4.1 приведены возможные виды потенциальных ошибок, совершаемых операторами. Каждому виду ошибки присвоен гипотетический номер по классификатору. В результате ошибок персонала возможны аварии (пожары, взрывы, механические повреждения, выбросы токсичных химических веществ, проливы и т. д.), несчастные случаи (летальные исходы, травмы и т. д.), катастрофы (разные степени повреждения организма и собственности), которые также могут быть классифицированы. Причины ошибок, вероятности ошибок, возможности исправления ошибок с гипотетической их классификацией даны в табл. 4.2–4.4.

Виды потенциальных ошибок и гипотетические номера по классификатору

Следует иметь в виду, что в основу классификации причин ошибок положены внешние и внутренние факторы, так как факторы стресса могут носить и тот и другой характер. Вероятность ошибки оператора зависит от стажа работы и наличия стрессовых условий на рабочем месте. На рис. 4.2 приведен вариант представления результатов выполнения анализа ошибок персонала.

Причинно-следственный анализ (ПСА) выявляет причины происшедшего ЧП. Тем не менее, ПСА является составной частью общего анализа опасностей. Он завершается прогнозом новых ЧП и составлением плана мероприятий по их предупреждению.

Гипотетическая классификация причин ошибок

Гипотетический классификатор ориентировочных значений вероятности ошибки оператора
